心率传感器积木块
- 心率传感器用的PulseSensor 是一款用于心率测量、脉搏波形测量和 HRV 分析的光电反射式模拟传感器。手指接触后通过导线连接可将采集到的模拟信号传输给树莓派并转换为数字信号,再通过树莓派的简单计算后就可以得到心率数值。
1. 积木功能说明
- 功能简介：获取心率传感器数据，即每分钟心跳次数。
参数说明：
- 参数1：选择所用模拟端口。
返回值：返回每分钟心跳次数，单位为bpm（即次/分钟）。
2. 硬件接线说明
（图1）心率传感器与树莓派扩展板的接线图
3. 注意事项
保持指尖与传感器接触良好,没有汗水和污迹。
不可太用力按传感器, 否则局部血液循环不畅会无法测量脉搏。
保持镇静, 测量时身体不要过多移动,否则会影响测量结果准确性。
不要用冰凉的手指进行测试,因为血液循环不好会让测量结果不准确。
4. 积木块应用案例
- 下面的例子展示了如何使用心率传感器。

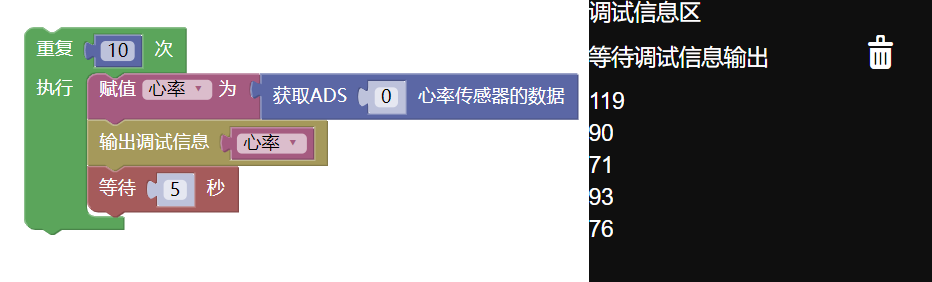

（图3）心率传感器测试
- 点击这里下载本案例代码。

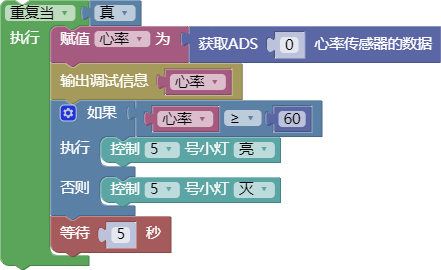

（图4）通过心率传感器控制小灯
- 点击这里下载本案例代码。
